庫號：D297826

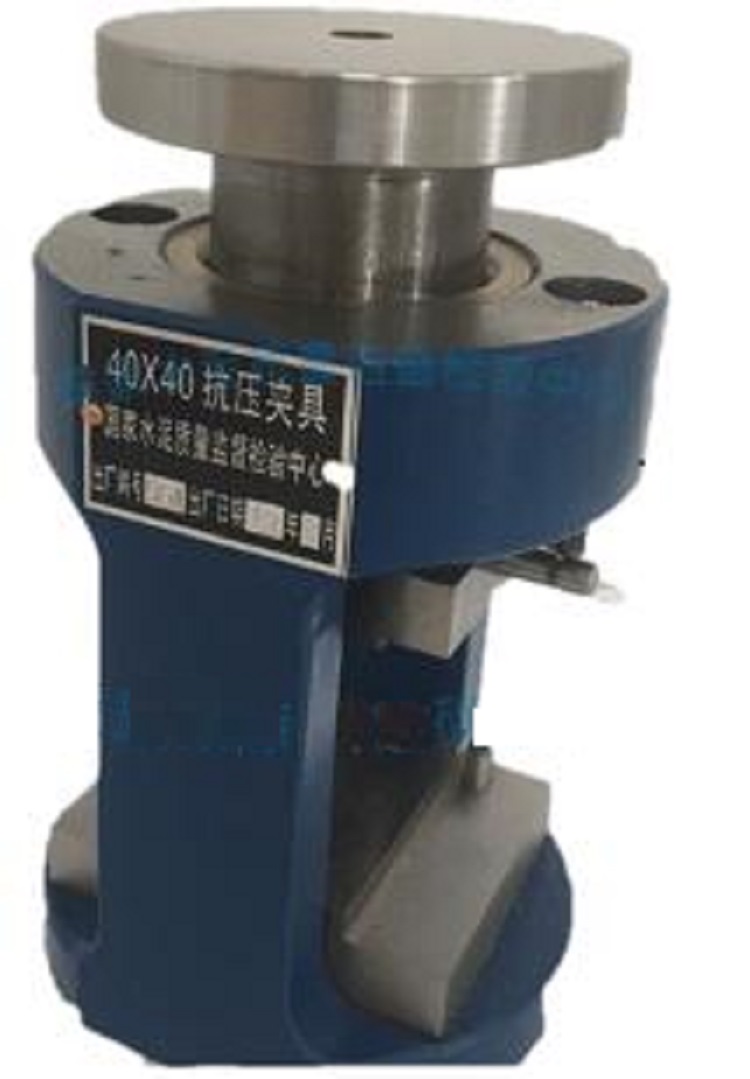

40×40mm抗壓夾具
執行標準：GB/T17671-1999《水泥膠砂強度檢驗方法（ISO法）》
抗壓夾具的要求
l 上、下壓板寬度均為40.0mm±0.05mm, 上壓板長度50mm±0.1mm，下壓板長度60mm±0.2mm, 上壓板厚度14mm±0.2mm，下壓板厚度17mm±0.2mm；
l 上、下壓板平面度0.01mm；
l 上、下壓板表面粗糙度：Ra0.16；
l 上、下壓板洛氏硬度58HRC-59HRC；
l 傳壓柱洛氏硬度：56HRC-58HRC；
l 上、下壓板球座在夾具軸線與上壓板下表面交點，偏差小于0.8mm；
l 環帶位置約在球座2/3高處，寬度4.4mm-4.7mm；
l 上、下壓板長度方向的不重合邊大偏差不大于0.1mm；
l 傳壓柱軸線與上壓板及下壓板的同不大于0.2mm；
l 上壓板隨著與試體的接觸能自動找平，在加荷過程中上、下壓板的相對位置能保持固定；
l 下壓板的表面對夾具的軸線垂直，并在加荷過程中保持垂直；
l 上、下壓板自由距離大于45mm；
l 定位銷硬度55HRC-56HRC，定位銷高度高于壓板表面3mm，間距46mm，兩定位銷內側連線與下壓板線的垂直度，定位銷內側到下壓板的垂直距離；
l 框架底部定位孔直徑8.02mm，深度9.2mm；
l 傳壓柱進行導向運動時垂直滑動不發生摩擦和晃動，上端孔直徑8.03mm，深度8.7mm；
l 導向銷與導向槽配合光滑無阻澀和曠動；
l 當抗壓夾具上放置2300g砝碼時，上下壓板間的距離在40.5mm；
l 外表面平整光潔，無碰傷和劃痕，底座平齊無凸出或凹進，下壓板與框架接觸緊密。
