新能源汽車廠裝車間檢測機器人與PLC無線組網通訊

特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

前言

從倉儲運輸、生產裝配、安全測試再到環境數據監測，達泰無線設備一直與新能源汽車廠的各個流程建立著緊密合作，不斷優化人機合作的工作流程。

一、項目背景

本次項目是位于廣州的一家新能源汽車生產線。本次技改對象為裝車間工作的檢測機器人。在汽車生產線的裝車間中，檢測機器人扮演著至關重要的角色，其核心作用是通過自動化技術提升車輛制造的質量、效率和一致性。檢測機器人通過傳感器、視覺系統和軟件算法采集數據后，將xin息傳輸?shù)骄偷豍LC控制系統中，以實現人機交互、實時監控、數據分析、工藝優化以及生產流程閉環控制?，F(xiàn)計劃在裝車間內，為4臺檢測機器人與本地PLC控制系統搭建無線組網通xin系統，實現無線組網通訊。

二、產品介紹

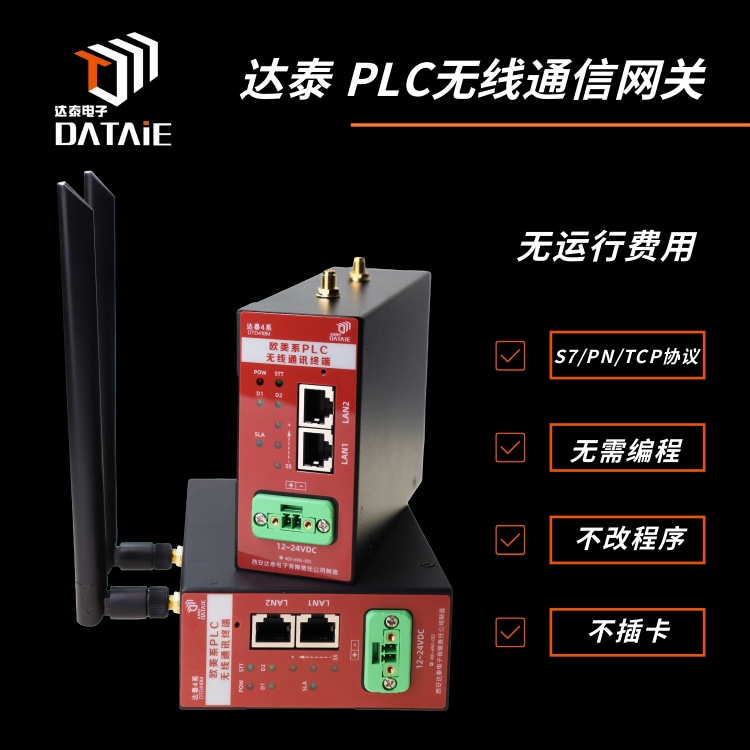

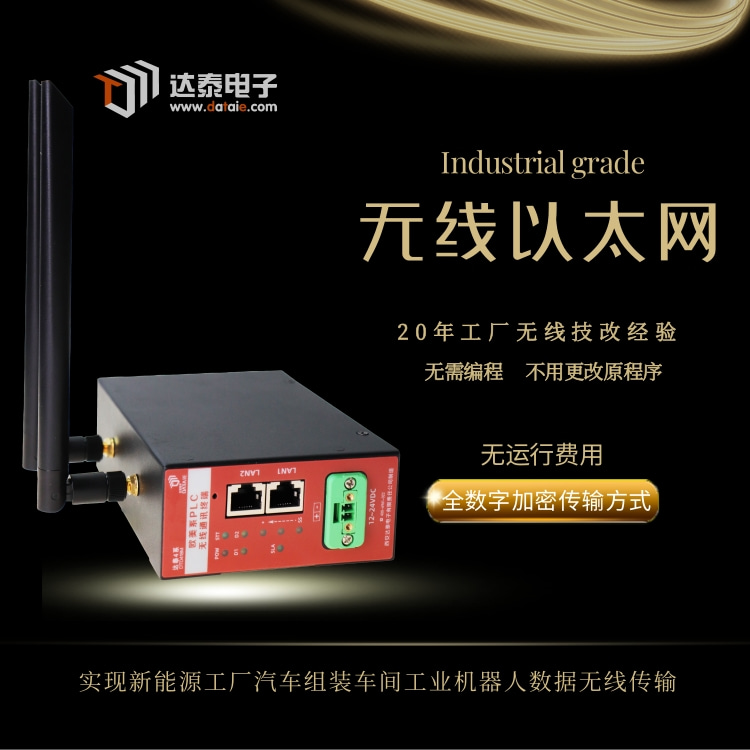

達泰DTD418MB采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MIMO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。

DTD418MB 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

三、項目難點

檢測機器人由機械結構單元（例如：機械手臂、AGV底盤等）、傳感與檢測單元(例如：3D線激光掃描儀、工業相機等）以及控制與處理單元（例如：觸摸屏、PC等）組成，涉及到的傳輸數據量大且傳輸實時性要求高。因此對于無線傳輸單元的響應速度快和低誤碼率有著較為嚴苛的要求。如果延時高于PLC程序要求速度，PLC會立即故障報警

四、無線解決方案

在用戶現場中，共有兩條檢測線，每條檢測線配有2臺檢測機器人，需要與就地PLC控制站建立無線通訊，距離50米左右。PLC采用的是西門子S7-1200PLC，通過Profinet協議與機器人進行通訊。

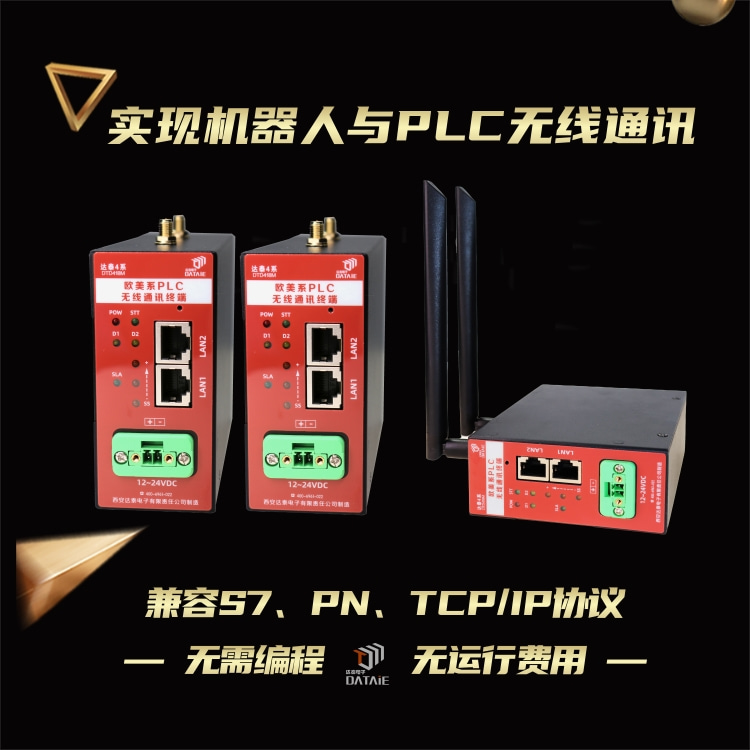

達泰PLC無線通訊*團隊給出的解決方案是分別在2臺檢測機器人和PLC端通過Rj45接口，接入達泰歐美系PLC無線通訊終端DTD418MB，即可實現1Km范圍內PLC與機器人之間的Profinet無線自組網通訊。整體實施過程在1小時內完成，只需要接線和供電即可使用，不需設置和更改程序。

無線通訊方案示意圖 ▼

現場應用展示 ▼

五、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，*之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入xin號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

六、相關方案

達泰工業級無線通訊終端在數百家工業企業中穩定運行過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積應用案例多樣。以下列舉部分典型應用案例：

◆ 汽車裝配工廠立庫物料運送線PLC無線應用
◆ 砂芯庫桁架機器人遠程無線控制系統
◆ 電葫蘆與PLC系統無線組網通訊
◆ 斗輪機與就地PLC之間無線通訊，300m
◆ 物料運送線PLC無線應用，100m
◆ 盾構機西門子PLC之間PROFINET協議
◆ 生產線AGV與主控PLC之間，200m
◆ 焦化四大車無線聯鎖及視頻監控傳輸，500m
◆ 5臺天車與地面PLC之間，300m
◆ 快遞分揀系統分揀機與就地plc控制，200m
◆ 機器人之間無線組網通訊，500m
◆ 6臺西門子PLC之間PN通訊，300m
◆ 智能立體車庫觸摸屏與PLC無線通訊，50m
◆ 西門子1500和霍尼韋爾DCS無線通訊，200m
◆ RGV小車自組網無線通訊，150m
◆ 倍福PLC與MCGS觸摸屏無線通訊，300m
◆ 堆取料機與就地plc無線組網及監控數據無線傳輸，500m
