孔銅厚度的檢測方法主要分為兩大類：破壞性和非破壞性。

（一）非破壞性檢測方法

這類方法不會損壞被測PCB，可用于在線全檢或抽檢。

1. 微電阻探測法

• 測量的是平均厚度： 無法反映孔內銅厚的分布均勻性（如孔口厚、中間?。?/p>

• 受影響因素多： 測量精度受孔內銅的純度、孔形、溫度等因素影響。

• 需要標準板校準。

• 快速、高效： 測量一個孔僅需幾秒鐘。

• 無損： 不破壞產品，適合批量抽檢甚至全檢。

• 成本較低： 設備相對便宜。

• 原理： 基于金屬的電阻與其橫截面積（即厚度和孔徑）成反比的原理。通過精密四線測阻法，測量單個導通孔兩端的電阻，再根據已知的銅電阻率、板厚和孔徑，通過公式計算出孔銅的平均厚度。

• 優點：

• 缺點：

• 這是目前生產線*常用、*主流的非破壞性檢測方法。

（二）破壞性檢測方法

這類方法需要制作專門的測試 coupon（附連測試板）或破壞成品板，測量結果極為，通常用作仲裁和校準非破壞性方法的依據。

1. 金相切片分析法

• 破壞性： 被測樣品完全報廢。

• 耗時： 制樣和測量過程復雜、時間長。

• 成本高： 需要*設備和熟練的操作人員。

• 是抽樣檢測，無法覆蓋所有孔。

• *直觀、*： 可以直接觀察到孔銅的實際厚度和分布情況（孔口、中間、拐角處的厚度），還能同時評估電鍍質量，如孔壁粗糙度、裂紋、夾縫等缺陷。

• 原理： 這是業界*的 “黃金標準” 。將包含待測孔的測試板或成品板進行垂直剖切，然后對切割面進行研磨、拋光、腐蝕等一系列處理，*在金相顯微鏡下觀察并測量孔銅的截面厚度。

• 優點：

• 缺點：

• 應用： 主要用于首件檢驗、定期工藝驗證、失效分析以及校準微電阻儀。

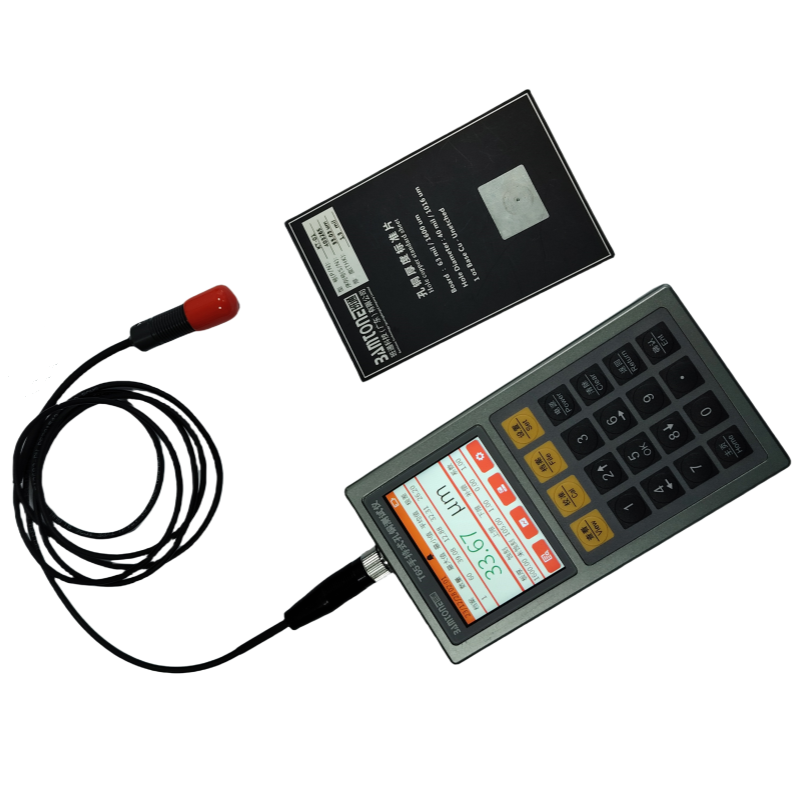

Bamtone T65手持式孔銅測試儀，以電渦流技術為核心，實現快速、無損的孔內鍍層厚度測量，讓*觸手可及，讓品質無可挑剔。

?? 一觸即測，*無誤

無需破壞樣品，瞬間獲取孔內銅厚數據。無論是雙層、多層電路板，還是穿透錫及錫鉛抗蝕層，T65皆能輕松應對，測量無死角，數據更真實。

?? 智能顯示，一目了然

配備背光LCD彩色大屏幕，測量結果、統計曲線、檔案信息清晰呈現。中英文界面自由切換，人性化設計，上手零門檻，操作如行云流水。

?? 持久續航，隨行隨測

內置8000mAh大容量鋰離子電池，環保耐用，告別頻繁更換。支持Type-C快充，兼容華為等手機充電器，隨時隨地，電力滿格。

?? 智慧互聯，數據賦能

測量數據可實時導出、聯網記錄，支持SPC分析、MES上傳，無縫融入智能生產流。溫度自動補償、單位自由轉換、系數靈活設定，全面適配行業標準。

?? 堅固機身，匠心工藝

全金屬鋁合金外殼，陽極氧化處理，耐腐蝕抗沖擊。輕巧卻堅韌，無懼嚴苛工業環境。

? 節能設計，智能待機

支持1-15分鐘自定義自動關機，節能省電，延續高效運行生命。
