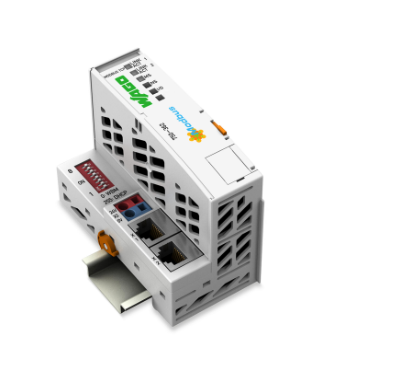

現貨750-362 萬可現場總線適配器

技術信息

通信 Modbus (TCP, UDP)

ETHERNET協議 HTTP(S)

BootP

DHCP

DNS

SNTP

FTP(S)

SNMP

波特率 10/100 Mbit/s

傳輸介質(通信/現場總線) 雙絞線S-UTP；100 Ω；Cat. 5；*電纜長度100 m

傳輸性能 Class D,符合EN 50173標準

每節點的*模塊數量 250

無總線擴展時的*模塊數量 64

*輸入和輸出過程映像(現場總線) 1020 個字/1020 個字

供電電壓(系統) 24 VDC (-25 … +30 %); 通過接插式連接器

電流消耗(5 V系統電源) 350mA

*系統供電電流 700mA

額定負載(24V)時的典型輸入電流 280mA

額定負載(24 V)時的典型供電效率 90%

隔離 500 V系統/現場

指示燈 LED (LINK/ACT)綠色：網絡連接端口1 … 2；LED (MS, NS)紅色/綠色：節點狀態,網絡；LED (I/O)紅色/綠色/橙色：本地數據總線狀態

接線參數

連接技術：通信/現場總線 Modbus (TCP, UDP): 2 x RJ-45

連接技術：系統供電 2 x 籠式彈簧接線單元(CAGE CLAMP?)

可連接導線材料 銅

連接類型 系統供電

單股導線 0.08 … 2.5 mm2 / 28 … 14 AWG

細多股導線 0.08 … 2.5 mm2 / 28 … 14 AWG

剝線長度 8 … 9 mm / 0.31 … 0.35 inches

連接技術：設備配置 1 x 針型連接器；4極

物理數據

厚度 49.5 mm / 1.949 inches

高度 96.8 mm / 3.811 inches

深度 71.9 mm / 2.831 inches

距DIN導軌上邊緣的深度 64.7 mm / 2.547 inches

機械參數

安裝方式 DIN-35型導軌

材料參數

外殼材料 聚碳酸酯,尼龍6.6

火災荷載 1.124MJ

重量 104.8g

標記 CE

現貨750-362 萬可現場總線適配器
