概述：滿足SL264-2020和GB/T50266-2013等標準，

適用于現場直剪試驗，原位巖石、土壤大型直剪，原位邊坡大剪、原位碎石土、原位混凝土、原位巖體等；出具力、位移或多路變形參數試驗。

一、主要技術參數：

1、法向*壓力：500KN

2、示值精度：≤±0.5%

2、法向活塞*行程：100mm

3、橫*剪切力：500KN

2、示值精度：≤±0.5%

4、橫向活塞工作行程：100mm

5、試件尺寸：500*500*300mm(長*寬)，做完整巖石試樣也可使用剪切盒也可以不用剪切盒測試。配備有不使用剪切盒壓板。

6、法向*空間 ：現場可調

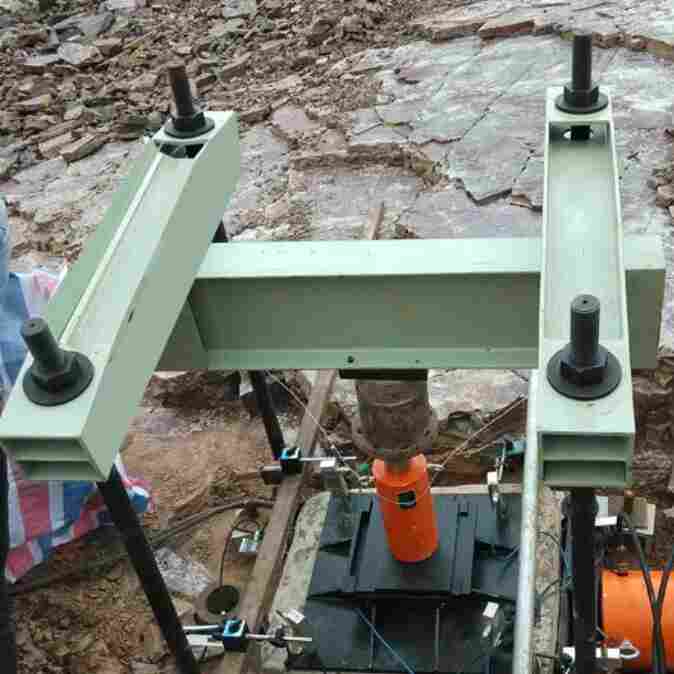

法向*空間 ：自帶地錨結構反力架一套，現場高度可調。

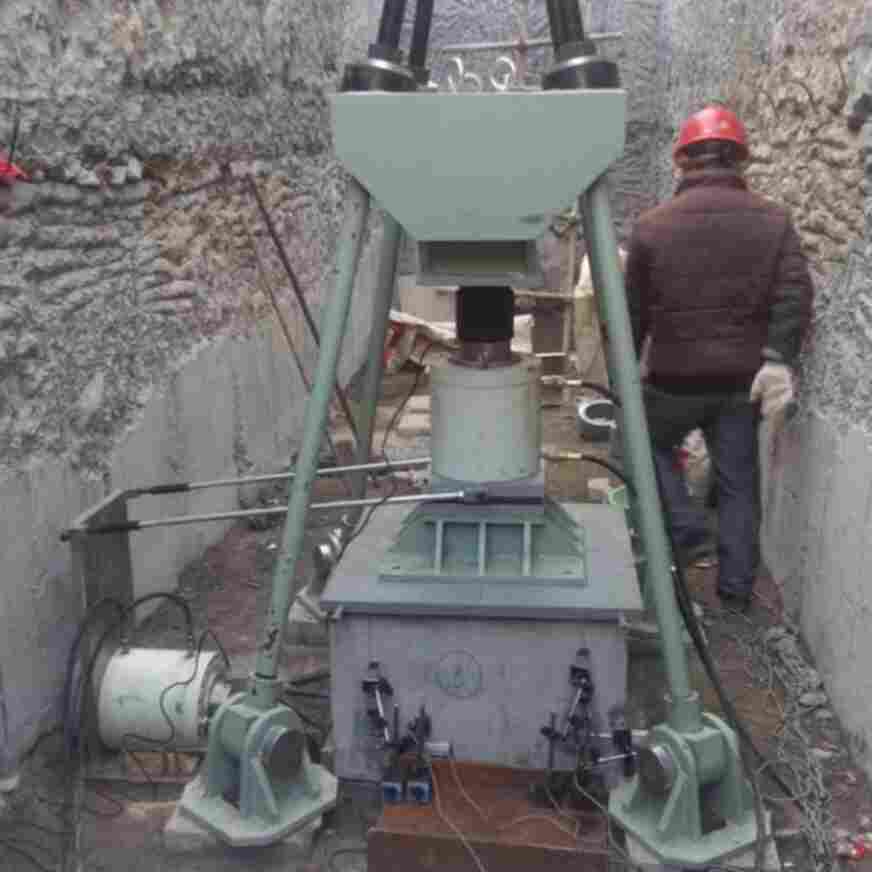

地錨結構反力架結構：三梁四柱四腳八錨和四錨結構。

7、橫向*空間 ：現場調解

手動加荷， 具備恒速加載和恒速卸載功能。系統壓力：≤60MPa

8、手動加荷，數字顯示（輪輻式傳感器），精度優于1級。

9、位移測量：0-50mm（測量精度：0.01mm）

測力系統：輪輻式傳感器分別測試法向和橫向并實時傳輸致全自動電腦采集器和軟件內，采集頻率：≥50HZ（現場采集驗收）。

12、采集軟件：采集頻率分段采集設計，同一板卡同時采集2路力和六路變形，同界面顯示，顯示分辨率端口可調。

13、示值精度優于1級，可以達到0.5級。

14、位移測量：0-50mm；測量分辨率：0.001mm

15、位移傳感器數量：6支

16、為了維護方便，穩定可靠，擴展功能便捷，控制器、控制軟件與主機為同一廠家生產，具有完全主知識產權證明，軟件著作權證書編號：軟著登字第4019370號；本套設備主機和軟件以及采集器均由濟南礦巖試驗儀器有限公司生產，設備標牌廠家就是濟南礦巖，并且軟件具備軟件著作權。
